Wäschetrockner - Motorersatz

Lösung

Beziehen Sie sich immer auf die Sicherheitsinformationen im Benutzerhandbuch Ihres Produkts, bevor Sie eine Reparatur- oder Wartungsoperation durchführen. https://www.electrolux.com/support/user-manuals/

WARNUNG! GEFAHR EINES ELEKTRISCHEN SCHLAGS

Vor jeder Reparatur- oder Wartungsarbeit schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose.

WARNUNG! VERLETZUNGSGEFAHR

Gehen Sie immer vorsichtig vor, wenn Sie Geräte bewegen. Für schwere Geräte ist es am sichersten, wenn zwei Personen sie bewegen. Verwenden Sie immer Sicherheitshandschuhe und Sicherheitsschuhe. Tragen Sie stets Sicherheitshandschuhe, um sich vor Schnitten durch scharfe Kanten zu schützen.

WARNUNG! GEFAHR VON AUGENVERLETZUNGEN

Tragen Sie Schutzbrillen, wenn Sie Wartungs- oder Reparaturarbeiten durchführen, die Federn involvieren.

WARNUNG! EINKLEMMGEFAHR

Tragen Sie Sicherheitshandschuhe, wenn Sie Wartungs- oder Reparaturarbeiten an Riemen durchführen.

WARNUNG! NICHT FÜR KINDER GEEIGNET

Halten Sie alle Kleinteile und Verpackungen außerhalb der Reichweite von Kindern unter 3 Jahren wegen Erstickungsgefahr. Die Installation und Benutzung sollte nur von Erwachsenen durchgeführt werden.

WARNUNG! GEFAHR EINES ELEKTRISCHEN SCHLAGS

Kondensatoren sind in der Lage, elektrische Energie über einen längeren Zeitraum zu speichern, nachdem die Stromversorgung eines Geräts unterbrochen wurde. Daher können sie für Personen, die Wartungs- oder Servicearbeiten durchführen, eine Gefahr durch elektrische Schläge darstellen. Aus Sicherheitsgründen sollten Kondensatoren immer unter der Annahme gehandhabt werden, dass sie geladen sind, bis ordnungsgemäße Entladungsverfahren durchgeführt und überprüft wurden.

-

Entleeren Sie das Gerät immer vollständig von Wasser, z.B. den Wasserbehälter des Wäschetrockners. Wartungsarbeiten sollten immer durchgeführt werden, während das Gerät aufrecht steht. Restwasser könnte die Elektronik beschädigen, falls das Gerät auf eine seiner Seiten gelegt wird.

Stellen Sie sicher, dass Sie das Produkt nur zu seinem vorgesehenen Zweck verwenden und überprüfen Sie, ob es ein kompatibles Teil für das vorgesehene Produkt ist.

Benutzen oder installieren Sie das Produkt nicht, wenn es beschädigt ist.

Bitte beachten Sie, dass Selbstreparatur oder nichtprofessionelle Reparatur Sicherheitskonsequenzen haben kann, wenn sie nicht ordnungsgemäß durchgeführt wird und möglicherweise die Garantie erlischt. Das notwendige Know-how zu besitzen ist unerlässlich.

Wechsel des Motors und Kondensators eines Wäschetrockners

Entfernen Sie die Arbeitsplatte und das rechte Seitenteil

Um die Arbeitsplatte zu entfernen

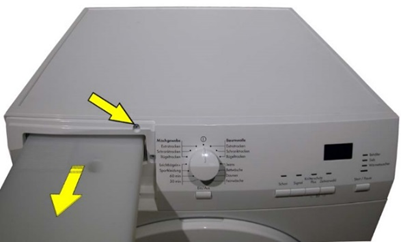

Entfernen Sie den Tank. Entfernen Sie die vordere Befestigungsschraube (nicht bei allen Modellen vorhanden).

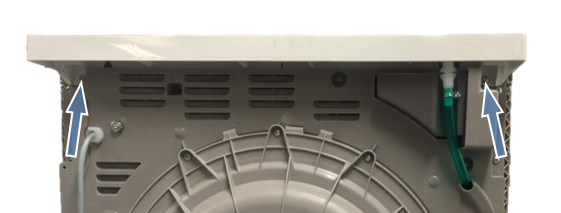

Entfernen Sie die 2 hinteren Befestigungsschrauben. Verschieben Sie die Arbeitsplatte nach hinten und nehmen Sie sie ab.

Um das rechte Seitenpanel zu entfernen.

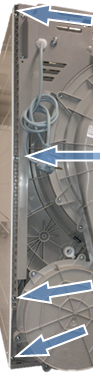

Entfernen Sie die 2 Schrauben, die die Seite mit dem oberen Querbalken verbinden.

Entfernen Sie die 4 Schrauben an der Rückseite des Wäschetrockners.

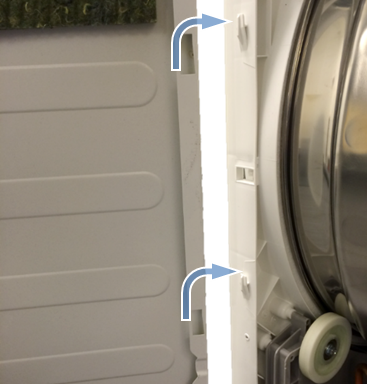

Heben Sie das Paneel leicht an, damit der Riegel des Wäschetrockners aus der Tasche im Paneel gelöst wird.

Kondensationstrockner

Hinweis: Das Steuerungsmodul für den Wechselrichtermotor ist nicht in allen Modellen vorhanden. Wenn es nicht vorhanden ist, gehen Sie zum nächsten Bild und den Anweisungen.

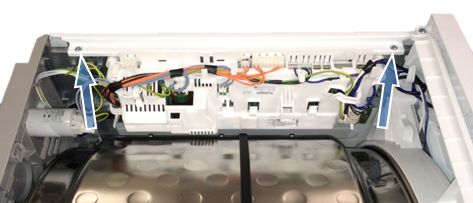

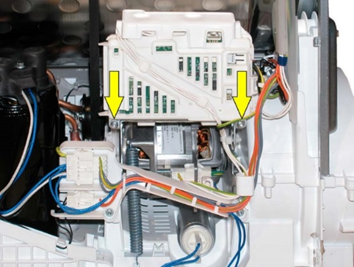

Entfernen Sie die 2 Schrauben, die die Steuerplatine des Wechselrichtermotors sichern, und nehmen Sie sie heraus, indem Sie sie leicht anheben.

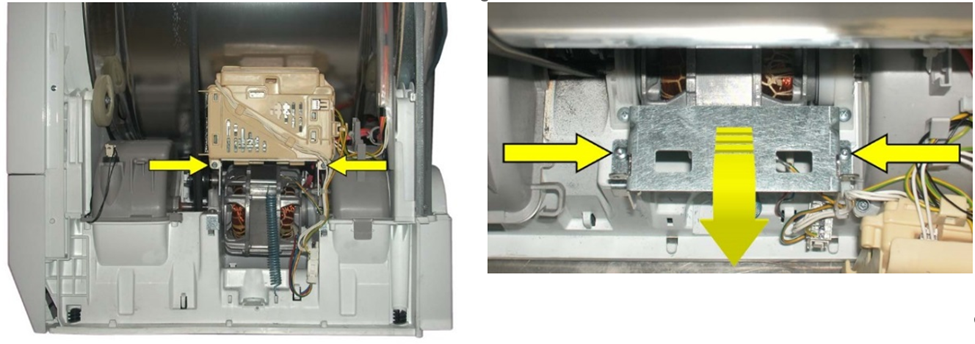

Entfernen Sie die Halterung des Wechselrichtermotors.

Entfernen Sie die 2 vorderen und hinteren Schrauben.

Trennen Sie den Motorstecker.

Mit einer Zange lösen Sie die Feder, die den Riemenspanner unter Spannung hält.

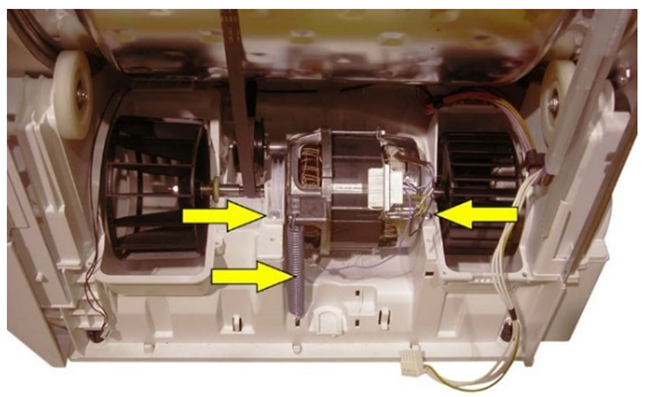

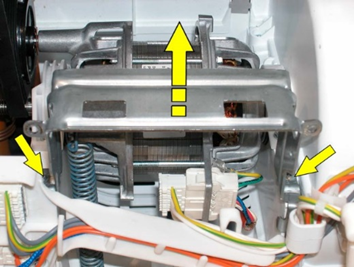

Lösen Sie die Schrauben, die die vorderen und hinteren Motorbefestigungswinkel sichern.

Heben Sie sie an, drehen Sie sie und entfernen Sie sie, indem Sie sie vom hinteren Haken abziehen.

Drehen Sie die gesamte Motor- und Lüftereinheit leicht nach innen zum Inneren des Wäschetrockners.

Heben Sie es an und entfernen Sie es, indem Sie den hinteren Ventilator durch den Riemen führen.

Wärmepumpentrockner

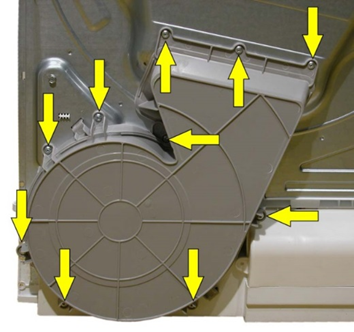

Entfernen Sie die 10 Schrauben, die den hinteren Luftkanal halten.

Falls notwendig, verwenden Sie einen Schraubendreher, um die Klammern zu lösen, die es halten, und nehmen Sie es heraus.

Lösen Sie die Schraube, die den Umluftventilator hält.

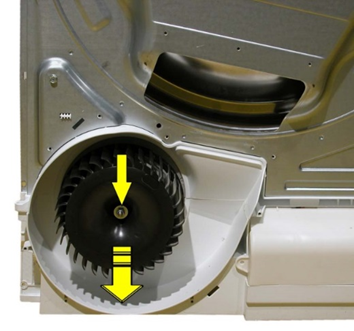

Entfernen Sie es, indem Sie es nach außen ziehen.

Hinweis: Das Steuerungsmodul für den Wechselrichtermotor ist nicht in allen Modellen vorhanden. Wenn es nicht vorhanden ist, gehen Sie zum nächsten Bild und den Anweisungen.

Entfernen Sie die 2 Schrauben, die die Steuerplatine des Wechselrichtermotors sichern, und entfernen Sie sie, indem Sie sie leicht anheben und nach außen ziehen.

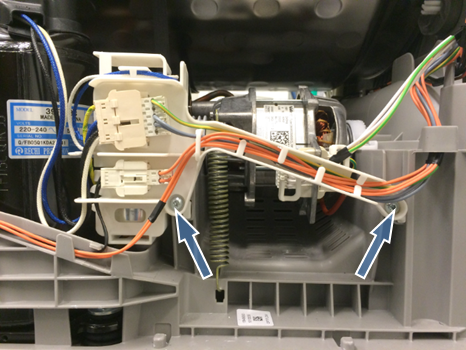

Entfernen Sie die 2 Schrauben, die die Haltestange der Inverter-Motorplatine halten.

Ziehen Sie es nach oben und entfernen Sie es.

Trennen Sie den Motorstecker.

Mit einer Zange lösen Sie die Feder, die den Riemenspanner unter Spannung hält.

Nehmen Sie den Riemen vom Spannriemen und der Motorachse ab.

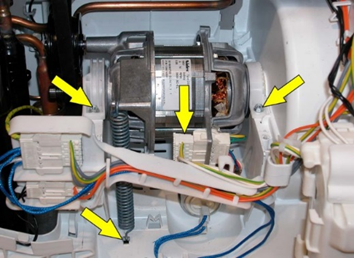

Lösen Sie die Schrauben, die die Befestigungsstangen des vorderen und hinteren Motors halten, heben Sie sie an, indem Sie sie drehen und entfernen Sie sie, indem Sie sie vom hinteren Haken abziehen.

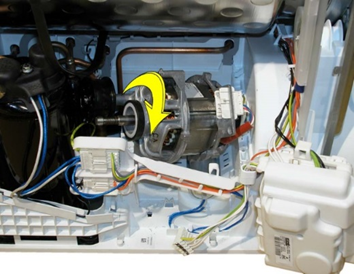

Drehen Sie die gesamte Motoreinheit leicht.

Heben Sie es an und entfernen Sie es.

Um den Anlaufkondensator zu entfernen

WARNUNG! GEFAHR EINES ELEKTRISCHEN SCHLAGS

Kondensatoren sind in der Lage, elektrische Energie über einen längeren Zeitraum zu speichern, nachdem die Stromversorgung eines Geräts unterbrochen wurde. Daher können sie für das Personal, das Wartungs- oder Servicearbeiten durchführt, eine Gefahr durch elektrische Schläge darstellen. Aus Sicherheitsgründen sollten Kondensatoren immer unter der Annahme gehandhabt werden, dass sie geladen sind, bis ordnungsgemäße Entladungsverfahren durchgeführt und überprüft wurden.

Es gibt zwei Versionen.

Version 1

Trennen Sie die 2 Steckverbinder.

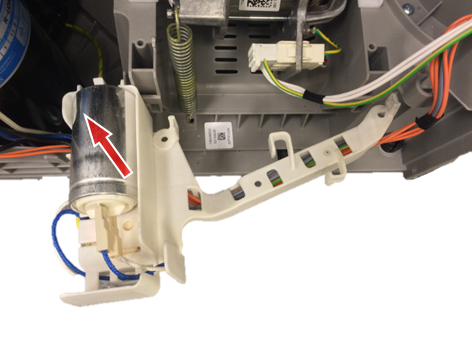

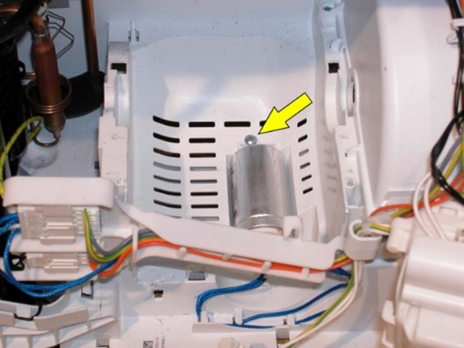

Lösen Sie die Schraube, die den Kondensator in seinem Steckplatz hält, und entfernen Sie ihn, indem Sie ihn nach oben ziehen.

Version 2

Entfernen Sie die zwei Schrauben, die die Box halten.

Entfernen Sie den Kondensator, indem Sie ihn nach oben ziehen.

Gehen Sie zum Zusammenbauen in umgekehrter Reihenfolge vor.
